公安機關作為國家政權的重要組成部分，承擔著維護國家安全，維護社會治安秩序，保護公民人身安全，保護公共財產，預防、制止和懲治違法犯罪活動，保障經濟建設順利進行的重任。特別是隨著經濟的發展和社會的進步，公共安全越來越受到社會各界的關注。公安機關在維護社會治安、應對各種應急事件等方面，面臨的壓力也越來越大，為此，各級公安機關改造技術、完善基礎設施，已是非常迫切的要求。
.
如何通過信息化手段來加強對重點區域、重點場所的可視化監控管理，全面掌控現場信息，有效打擊犯罪，確保人民生命財產安全與社會穩定，成為公安行業重點關注的問題。
..
.
系統需求分析
.
隨著公安裝備系統和信息化系統建設的快速發展，公安行業的裝備和信息技術手段已進行了提升，特別是在指揮支持應用方面，對系統提出了更高的要求：
.
1.大屏顯示要將監控、會議與指揮調度完美結合。隨著網絡和視頻技術的成熟，功能比較單一的監控系統或會議系統已不能滿足各單位調度指揮的要求，只有將三者結合，才能為指揮人員提供更加方便快捷的輔助決策手段，提高公安隊伍快速反應的能力。
.
3.數據自由調取。公安系統往往省廳與市局、區分局以及各分局下轄的各派出所聯網，系統必須能夠滿足省廳可以遠程實時觀看、調取市局、各分局、派出所下轄的現場的實時圖像。
.
5.數據輪巡顯示。省廳配合GIS系統，可以在大屏幕上對各級指揮中心、某轄區內監控圖像進行實時瀏覽和歷史回放。
.
7.系統可持續升級，保證5-10年不落后。系統按照公安行業的保密業務應用特點進行針對性的搭建，在系統兼容新老設備接入的同時；必須保證使用方便，具備先進性；方便支持接口擴容；特別是運行穩定持久，維護簡便可靠的要求。
.
2.既能夠兼容原有系統設備的所有接口信號，又能完美支持新設備的信號，特別是4K超高清信號設備，4Kx2K點對點全屏無損呈現；
.
4.支持對各種信號輸出進行統一設置分辨率顯示，也可還原顯示，使圖像顯示更加豐富真實；
.
5.支持信號淡入淡出無縫切換，各種高清模擬、數字信號切換鍵時間間隔極端，各場景切換時無任何黑屏、抖動及閃爍現象，避免因信息顯示不順暢而造成指揮員思路的干擾；
.
7.各種類型信號源通過監看墻或者拼接墻等顯示設備呈現時，可將任意一路重要信號在任意組合的多個屏中實現多屏拼接顯示，使圖像能夠在多個屏中跨屏呈現組合成一個完整、清晰的畫面；
.
9.可通過無線彩色觸摸屏圖形化界面，將設備操控、數據管理及融合處理有機與智慧決策業務結合，精確快捷的調用預案和數據，充分發揮系統人性化和智能化，“所見即所得”。
.
11.支持通過智能控制終端（如iPad
、Android、WindowsPhone、XP、Win7、Win8等智能平臺）實現對系統的智能控制，不需要安裝任何程序，其內嵌最新WEB控制系統應用程序可滿足客戶一切操作需求，并且可根據環境需要進行任意跨平臺操作。
.
2.可編程中控PT-750，完成整個系統的有效快捷的整體控制，適合大中型規模系統設備的管理和控制，自帶14路雙向RS232/RS485控制接口，1路AT-LINK控制接口，一路10/100以太網口，可配套IP-450進行使用，當然可定制內嵌所需要的WEB控制界面，實現多平臺甚至跨平臺操作。
.
5.無線射頻發射器RF-20，一路串口連接，無線射頻信號接收，主要用于與無線觸摸屏通信，一般與其配套使用；
.
產品清單如下：
|
序號 |
產品名稱 |
產品型號
|
數量 |
|
1 |
高清混合矩陣 |
AGP-P系列 |
1臺 |
|
2 |
可編程中控 |
PT-750 |
1臺 |
|
3 |
IP控制器 |
IP-450 |
1臺 |
|
4 |
7寸無線彩色觸摸屏 |
TP-700C |
1臺 |
|
5 |
無線射頻發射器
|
RF-20 |
1臺 |
|
6 |
電源控制器
|
PW-08
|
1臺 |
|
7 |
調光控制器 |
LT-12 |
1臺 |
|
8 |
調音控制器 |
VM-40
|
1臺 |
|
9 |
錄播服務器 |
|
1臺 |
|
10 |
無線路由器
|
|
1臺 |
|
|

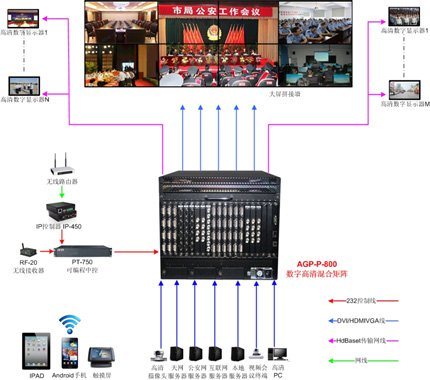

應用示意圖
.
2.系統兼容多種數據，包括計算機網絡數據、有線數據、無線數據、GIS地理信息管理、圖像處理數據等，實現數據的安全共享、快捷交互、快速分析，讓數據整合達到一個質的提升，以提高指揮方的工作效率。
.
4.數據重點顯示。公安各地市局及交警隊指揮中心的多路監控或視頻會議圖像通過公安專網傳送到省廳指揮中心，要求省廳可以對任意某一路重點圖像在大屏幕上進行單獨顯示。
.
6.可通過人機交互圖形化界面，將設備操控、數據管理有機地與指揮調度業務結合，精確快捷的調用預案和數據，充分發揮系統人性化和智能化，“所見即所得”。
.
方案設計詳解
.
1.支持HDCP協議，自適應多種信號類型輸入，包括現今裝備和信息化終端中大量使用的DVI、SDI和HDMI信號接口，全數字傳輸設計；
.
3.支持EDID自動檢測識別，兼容1920*1080高清分辨率、4Kx2K超高清分辨率，以及向下兼容低分辯率，同時又能自動生成系統所需圖像分辨率，讓系統顯示設置更加方便快捷；
.
6.支持全球首創的自動時鐘驅動場景調用、單通道或全通道瀏覽、輪巡，可將信號進行重新的分配、組合，將任意輸入信號、任意組合信號顯示到拼接大屏幕、或顯示設備上；
.
8.支持各種信號組合顯示，支持多種信號組合切換，可實現IPAD一鍵切換，可選多種模式；
.
10.持將整個系統中所有大型用電設備管理起來，包括電動窗簾、投影機、電動投影幕布、燈光、音響、空調等；
.
方案組成及設備清單
.
1.高清混合矩陣系統AGP-P系列，主要用于匯聚、交換、分布顯示各種數據信息，非常適合于大中型公安指揮系統的指揮調度需要。支持多路多種格式信號的輸入、多路多種格式信號的輸出，可以輕松升級到4K。
.
3.IP控制器IP-450，一款專為中高端場合應用設計的IPAD智能控制器通過ipad、智能手機等智能平臺進行控制。
.
4.無線彩色觸摸屏TP-700C，
7英寸手持式陣彩色液晶顯示屏，采用真彩色透射式點陣彩色液晶屏和射頻無線控制技術，實現人機交互集中管理與控制。
.
6.電源控制器PW-08，一款多路外部可控配電裝置，主要用于設備電源開關控制，具有8路獨立輸出口，以弱電控制強電。
.
7.調光控制器LT-12，改變照明裝置中光源的光通量、調節照度水平的調光控制設備，具備12路獨立回路，滿足對環境燈光智能控制和管理的需求。
.
8.調音控制器VM-40，具有4路出色音頻調節的功能，實現左右聲道靜音、音量升降、高低音升降的獨特操作。
.
9.高清錄播器：配套高清混合矩陣進行使用，主要記錄存儲各種重要信息高清會議信息或者指揮信息。.
10.無線路由器，主要用于IPAD與IPAD控制器的通信；
|
