東平科技推出會議室大屏幕拼接系統設計方案


一、方案要求:


    此方案根據客戶要求,分成一個主會場和一個分會場,主會場的要求是在拼接的DLP屏幕上顯示多路VGA和視頻信號,在主會場的一角還需要通過一臺投影機顯示多路VGA信號,所有設備都要通過中央控制系統控制。分會場只是要求可以在四個不同位置的顯示器上任意顯示8路VGA信號中的一路(四個顯示器顯示相同的信號)。


二、詳細說明:

    主會場:

    因為有遠端VGA信號的輸入而且距離并不相同所以要通過不同的長距離傳輸設備:

    1、 在另一個辦公樓有一路RGB信號需要傳輸到主會場在大屏上顯示,因為傳輸距離在2公里左右,所有我們使用了OC5000系列單模光纖收發器(傳輸距離可達10公里),以保證傳輸信號的質量;

    2、 另有4路信號的傳輸距離在500米至800米之間,我們選用了OC5000系列多模光纖收發器(傳輸距離可達800米),成本較單模光纖收發器稍低;

    3、 對于其它傳輸距離在150米至500米直接的RGB信號,我們從降低成本的考慮,選擇了VT100系列雙絞線收發器(傳輸距離可達500米),既可以保證傳輸質量,同時大大降低了成本;

    4、 還有一些RGB信號傳輸距離都在150米以下,我們根據現場需要,對一些效果不能達到要求的信號加裝了RGB-105長線放大器(延長VGA信號的傳輸距離,在200米)

    5、 相對于RGB信號需要遠距離傳輸,視頻信號全部都在本地可以直接接入音視頻矩陣切換器。

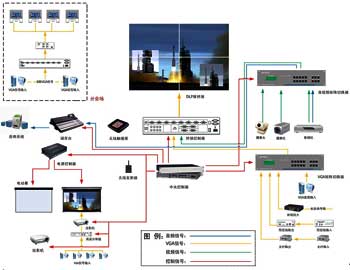

    所有的RGB信號和視頻信號最終都接入VGA矩陣和音視頻矩陣,VGA矩陣和音視頻矩陣分別輸出8路VGA信號與8路視頻信號輸入到拼接控制器中,通過拼接控制器輸出到DLP的拼接墻上,在拼接墻上做到視頻VGA畫面的疊加、漫游、任意拉伸窗口大小、任意拖動窗口等。

    在會場的另一端因為需要在一臺投影機上顯示四路不同的VGA信號,所以需要一臺4路VGA單屏多窗顯示控制器,電動窗簾和投影機需要通過電源控制器控制。

    會場中所有的設備,包括拼接控制器、矩陣切換器、單屏多窗控制器、投影機,電動屏幕、電動窗簾、燈光、音響等都可以通過中央控制器控制。

    分會場:

    只需要配一臺VGA切換器和一臺VGA分配器就可以實現要求。
