作者介紹：何定海，通信高級工程師，廣西壯族自治區公安廳信息通信處。研究方向：圖像和音響

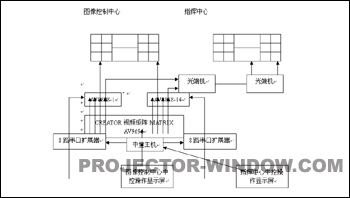

圖像控制中心和指揮中心連接結構框圖

    以往的電視墻的連接方法，一般是從視頻矩陣輸出到每臺電視機的Video接口上，通過矩陣進行切換視頻源，這種切換可以是單路的切換（靈活切換），也可以是通過中控設備進行預案切換（批量切換），基本滿足所有要求。這里引入頁的概念，中控設備做很多批量切換預案時，每個預案就相當一頁，所以可以做很多頁，實現翻書一樣的頁切換。

    但是，當存在圖像控制中心又有指揮中心時，如何只在圖像控制中心就能操作指揮中心電視墻的顯示，并且圖像控制中心能看到的，指揮中心相應位置也一樣顯示同樣的內容？即圖像控制中心完全模擬指揮中心的現場環境，同時圖像控制中心還要兼顧其他監視，如電視會議的監視、重要場所監控的信號好壞監視等等，希望每頁個別的切換（靈活切換）不要影響其他頁的內容。光由上面的翻頁還不能做到這些應用，因為每個電視只有一路Video輸入，所有中心都在看當前頁的內容。希望圖像控制中心能管完所有頁，但不影響其他電視墻的顯示內容，如何做得到呢？下面通過小小的改造，就很好的滿足所想要的構想。

    圖像控制中心對遠端電視墻集中管理的技術方案

    （一）圖像控制中心的設備配置
    圖像控制中心可以用電視墻模擬遠端電視墻的電視數量、位置，也可以用多畫面合成器來模擬，或自定義對應關系。筆者實現的是中間2大屏，左右各6小屏，與指揮中心完全一樣布局的電視墻。

    圖像控制中心配備14臺八進八出的CREATOR快捷MATRIX AV0808矩陣，這樣頁的容量可以達到8頁。配備2臺一進八出的CREATOR快捷CR-UART8串口擴展器，每臺串口擴展器的輸出串口接口連接7臺AV0808矩陣的串口，每臺串口擴展器的輸入串口接口連接到CREATOR快捷的中控主機CR-PGMII的COM串口上，通過中控設置8頁（比如：前頁 當前X頁 后頁）即可進行控制切換8個頁面。

    輸入視頻信號：14臺矩陣輸入的第一路為輸入到圖像控制中心顯示屏的視頻信號（14個送上來的視頻信號），第二路為送往第一電視會議室顯示屏的視頻信號，第三路為送往指揮中心顯示屏視的視頻信號，第四路為送往第二電視會議室顯示屏的視頻信號，第五路為道路監控視頻信號，以上為目前的主要應用，根據需要可以擴滿8路。

    所有連到切換器的視頻源皆來源于同一CREATOR快捷視頻矩陣，因此視頻源可以完全共享。

    輸出視頻信號：輸入的第一、五路視頻信號通過AV0808后的輸出只有第一路輸出，第二、三、四路除在相應的第二、三、四路輸出外（通過雙向光端機分別送往第一電視會議室、指揮中心、第二電視會議室的對應顯示屏上），還通過AV0808的矩陣預先設置為同時在第一路輸出，這樣既輸出到第一電視會議室、指揮中心、第二電視會議室，每頁同時也在圖像控制中心屏幕上顯示。所有頁都設有預案頁，操作頁面分為兩種，預案頁：1、2、3、4、5、6、7、8。靈活切換頁：前頁 當前X頁 后頁。

    （二）指揮中心和第一、二電視會議室的設備配置
    除了電視墻外，有與圖像控制中心相連的中控操作顯示屏（與圖像控制中心完全相同），還有全指向麥克風和廣角鏡攝像頭。前者可以在指揮中心、第一、二電視會議室現場操作，后二者作用是不在指揮中心、第一和二電視會議室現場操作時可以監看監聽現場環境，以備做出相應響應。

    （三）操作應用
    操作應用很簡單，現以指揮中心為例分幾種情況：

    1、人在指揮中心操作時，直接操作中控界面即可，圖像控制中心可以不用監看，也可以監看（置第二頁為當前頁就可以監看）；
    2、人在圖像控制中心操作，置第二頁為當前頁，所做的操作與指揮中心是一模一樣的；
    3、一邊操作指揮中心，一邊操作電視會議，或再一邊監看道路監控，就在1、2、3、4、5頁之間切換，所做操作互不影響，這就可以做到集中控制管理的目的。

    收效
    通過集中控制管理，達到以下收效：

    （一）視頻資源相對集中，資源可以完全共享，轉接環節大大減少，提供相對好的設備運行環境，便于設備管理和故障查修；
    （二）因為只有一臺大矩陣，因此操作思路簡明、直截了當，不易出錯，容易學會，人人能上手，一個人就能勝任所有工作。以前各環節要互相協調好，繁瑣又費時；
    （三）節省人力，以前兩個人值班，現在一個人值班；
    （四）擴容容易，還可以擴充其他應用中心。

    結言
    實踐證明，圖像控制中心對多個電視墻的集中控制管理是可以做到的，而且穩定可靠，頁與頁之間切換快，無任何副作用，想看哪就看哪，是值得嘗試的好思路。
這種互不干擾頁的引入屬于顯示技術的創新，能為您提供一點新思路覺得很榮幸，但限于筆者水平有限，本文僅起拋磚引玉的作用，希望讀者不吝賜教。
